嵌入式雙系統開發平臺
簡介及特點

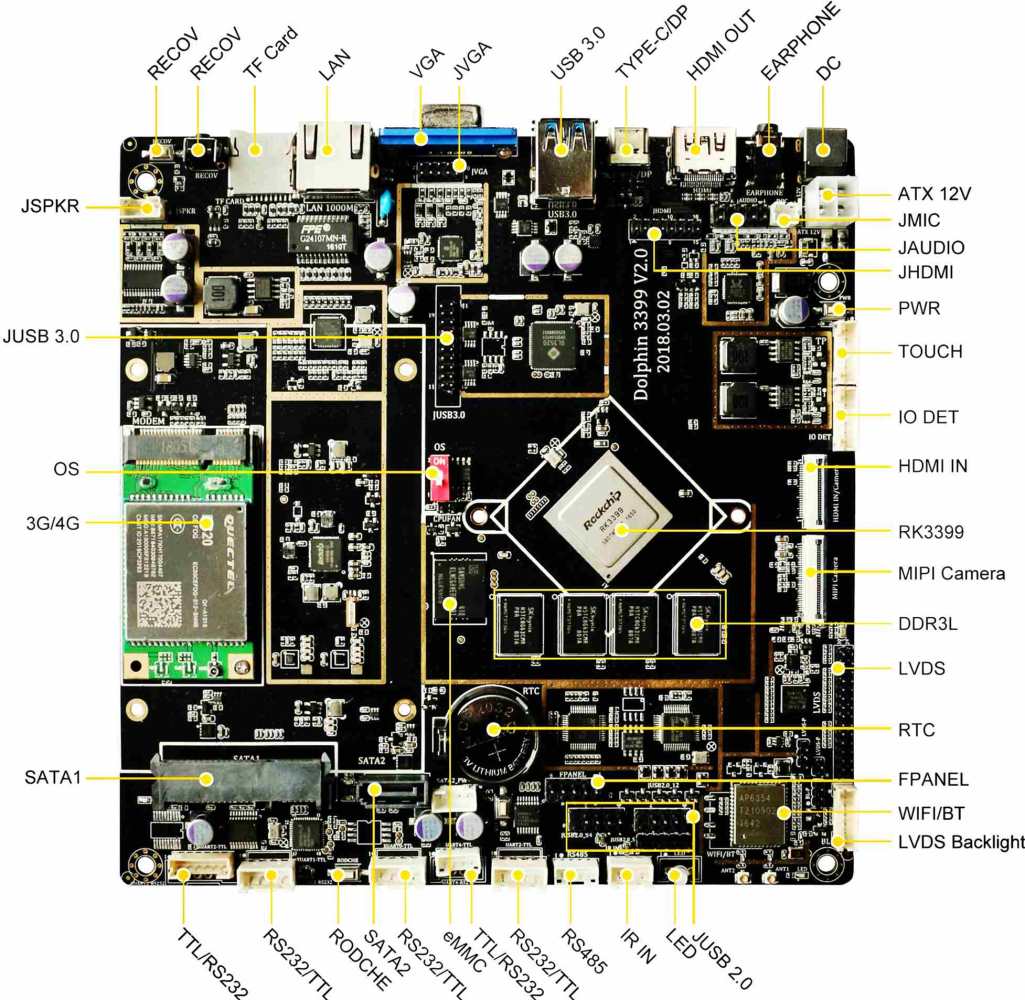

嵌入式雙系統學習機是海天雄聯合瑞芯微強勢推出的一款嵌入式學習機，基于瑞芯微新一代超強性能RK3399雙核Cortex-A72+四核Cortex-A53應用處理器，主頻分別高達1.8 GHz和1.4GHz，主板集成了多媒體解碼、液晶驅動、VGA、SATA、以太網、HDMI、WIFI、4G/3G、藍牙、音頻、攝像頭、串口、USB、RTC等功能，支持諸多外設擴展。
嵌入式雙系統學習機搭載了當前流行的Android7.1及Fedora Linux雙操作系統，系統流暢、功能強大，尤其是Fedora更是國內首家推出的基于ARM的性能穩定的Linux桌面系統。同時提供了Android 和 Fedora的入門詳細實驗，適用于各類大專院校的計算機、嵌入式、電子等相關專業的教學，讓零基礎的學生快速地掌握嵌入式開發的基本技能。
■ 主板基于瑞芯微高性能RK3399雙核Cortex-A72和四核Cortex-A53，主頻分別高達1.8GHz和1.4GHz，集成Mali-T864 GPU;
■ 主板擁有強大的多媒體處理能力；
■ 內置SATA接口;
■ 板載千兆網口；
■ 內置MINI PCIE 3G/4G接口，帶SIM卡槽；
■ 內置WIFI/BT4.0二合一模塊；
■ 完美支持Android7.1和Fedora Linux雙操作系統。
實驗內容
1、Fedora 和 Android雙系統的安裝實驗
2、Fedora 系統的認識和使用實驗
3、Fedora 的Shell編程基礎實驗
4、Fedora 的GCC/G++入門實驗
5、Fedora 的Makefile實驗
6、Fedora 的文件 I/O 操作應用實驗
7、Fedora 的多進程應用實驗
8、Fedora 的網絡編程實驗
9、Fedora 的內核編譯實驗
10、Fedora 的LED驅動實驗
11、Fedora 的串口通信實驗
12、Android系統的認識和使用實驗
13、Android系統的常用控件實驗
14、Android 的Intent 和 Activity 實驗
15、Android 的提示信息 Toast 與 Notification實驗
16、Android 的Broadcast 廣播事件實驗
17、Android 的ListView 列表視圖實驗
18、Android 的SharedPreferences 首選項實驗
19、Android 的SQLite 數據庫實驗
20、Android 的LED控制實驗
21、Android 的串口通信實驗
22、Android 的USB 攝像頭顯示實驗
規格表
|
CPU |
瑞芯微RK399雙核Cortex-A72和四核Cortex-A53，主頻分別高達1.8GHz和1.4GHz |
|
GPU |
Mali-T864 GPU，支持OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11 |
|
內存 |
板載2GB DDR3L高速內存顆粒，可選4GB |
|
存儲 |
板載16GByte eMMC（可選8GB/32GB/64GB） |
|
1*SATA2.0硬盤接口 (與內置2.5寸硬盤SATA二選一) |
|
|
1*SATA 2.5寸筆記本硬盤位,可直接安裝硬盤 |
|
|
1個TF卡槽，支持2GB/4GB/8GB/16GB/32GB… |
|
|
解碼分辨率 |
雙VOP顯示：分辨率最高可達3840x2160 |
|
視頻格式 |
支持MP4、RMVB、WMV、AVI、FLV、MPEG、TS等 |
|
圖片格式 |
支持JPEG、BMP、PNG、GIF等 |
|
顯示接口 |
1* Display Port（與Type-C接口共用） 1* 雙通道LVDS接口（30PIN插座） 1* 觸摸屏信號（I2C，6PIN插座） 1* VGA接口（DB15插座） 1* HDMI OUT端子 |
|
網絡 |
1*千兆網口，RJ45端子 1*MINI PCIe卡槽，支持3G/4G，帶SIM卡槽 1*WIFI/BT二合一模塊，支持WIFI 802.11b/g/n，支持BT4.0 |
|
音頻 |
1* 耳機座（3.5mm，立體聲，麥克風輸入） 1* 喇叭接口（4PIN插座） 帶功放電路，支持左右聲道輸出，內置4Ω/20W，8Ω/10W功放 |
|
Camera接口（主攝像頭） |
1個MIPI Camera接口，可支持1300萬像素模組（4 Lanes 30PIN插座） |
|
HDMI IN/副攝像頭接口 |
1*HDMI IN接口（24PIN插座，可外擴小板支持HDMI IN或副攝像頭） |
|
背板I/O接口 |
1* Type-C接口（與Display Port共用） 1* HDMI顯示接口 1* VGA顯示接口 2* USB3.0接口 1* RJ-45千兆網絡接口 1* 3.5mm耳機接口（音頻輸入輸出二合一） 1* TF卡槽 1* MaskROM 按鍵 1* 12V DC電源輸入接口 |
|
內置I/O接口 |
1* 4PIN ATX電源接口（預留，可做12V輸入輸出電源接口） 2* USB 3.0接口（2*10PIN插針） 4* USB 2.0接口 （2*5PIN插針） 1* USB 2.0接口（1*5PIN插針） 1* LVDS接口（2*15PIN插針），支持雙通道24BIT LCD顯示 1* LVDS背光供電控制接口（6PIN插座） 1* JHDMI接口 (2*8PIN插針，與背板I/O接口的HDMI同信號) 1* JVGA接口 （2*5PIN插針，與背板I/O接口的VGA同信號） 2* RS232/TTL（4PIN插座） 1* RS232/TTL （6PIN插座，硬件流控制） 2* RS232/TTL（UART4，與4G復用，4PIN插座） 1* RS232/TTL調試接口（UART2，4PIN插座） 1* RS485接口（4PIN插座） 1* 前置音頻接口（2*5PIN插針） 1* 前面板開關按鈕和指示燈接口（2*5PIN插針） 1* 硬盤供電接口 （4PIN插座） 1* 功放接口 （4PIN插座） 1* GPIO接口 （6PIN插座） 1* 觸摸屏接口（I2C，6PIN插座） 1* IR電路接口（3PIN插座） 1* LED電路接口 1* SIM卡座 |
|
應用外設 接口 |
1組GPIO接口（插座） 1組按鍵（音量加、減按鍵、Reset按鍵、電源按鍵） 1組LED燈(紅色、藍色) 1* IR電路，支持紅外遙控 |
|
RTC實時時鐘 |
支持 |
|
定時開關機 |
支持 |
|
休眠/喚醒 |
支持 |
|
系統升級 |
支持本地Type-C,TF升級 |
|
散熱系統 |
無風扇散熱設計，預留1*2PIN CPU智能風扇接口 |
|
電氣特性 |
供電電源：DC 12V |
|
工作環境 |
溫度：-20℃~60℃自然對流，濕度：5%~95%RH@31℃無冷凝 |
|
存儲環境 |
溫度：-40℃~85℃，濕度：5%~95%RH@39℃無冷凝 |
|
操作系統 |
Android 7.1、Fedora26 Linux雙操作系統 |
|
尺寸 |
標準Mini-ITX主板，170mm*170mm |
