PEDOT（聚3,4-乙烯二氧噻吩）替代基于ITO（氧化銦錫）的設計，正越來越多地引起大家的注意。

多功能電容式觸摸按鍵具有現代流線型的外觀，在消費電子、家用電器、汽車及工業應用中，成為了過時的機械開關和旋鈕控制的首選替代方案。隨著電容式傳感的市場和應用不斷增加，經濟的高性能電容式開關解決方案取得了激動人心的進展。

電容式傳感技術使用電場來檢測進入到開關場的導電物體。一旦手指觸摸，開關即可識別出電容上的變化，說明出現了致動作用。觸摸屏在印刷電路板（PCB）、聚酰亞胺電路或聚酯電路上制造而成，與平面或彎曲表面發生直接接觸。在項目的開始階段，最好就解決掉確定最佳基板和技術組合的問題。每種方案都具有獨特的優勢和工作限制，并且采用的材料和工藝也各不相同。

鑒于基于觸摸的應用已經大規模普及開來，構建在ITO基礎上的各種技術由于存在固有的不足之處（易碎、柔性差、反光高，并且制成圖案的成本高昂），已經推動了對代用材料的探索——這類材料可在降低總應用成本的前提下，提供可接受的光學凈度、電阻率，并且便于加工。在這些代用材料中，導電聚合物越來越受到歡迎，可以作為基于ITO的設計的替代材料。PEDOT作為電容式開關設計中一種最具潛力的材料正在浮現出來。它是一種具有導電性質的透明有機聚合物，已經證明可以通過經濟而又可接受的方式作為ITO透明膜的替代技術，適合各種與日俱增的應用使用。

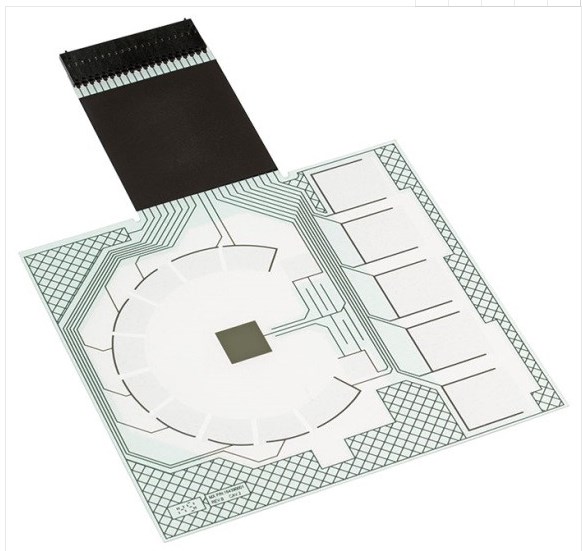

                   圖一 使用PEDOT的開關薄膜

加成法與減成法對比

生產基于銅和ITO的觸摸顯示屏的成本要高于基于PEDOT的觸摸按鍵，其原因是相應技術的材料和制造工藝存在內在差異。PEDOT是一種加成工藝，而其他技術則屬于減成工藝，需要蝕刻掉不需要的材料。任何減成工藝一開始都需要使用更多的材料，需要蝕刻劑，會產生浪費，并增加了對未用材料回收的額外步驟。

相反，PEDOT首先使用廉價的聚酯薄膜，只在電容式開關控制所需位置添加印刷油墨電路。這樣一來，就獲得了成本更易承受、環保而又高效的制造工藝，用于觸摸感應按鍵和開關組件的開發工作。

PEDOT的性質

PEDOT具有兩種獨特的性質——透明性與導電性，這使其與其他聚合物區分開來。透明聚酯薄膜上印刷的PEDOT可以建立起導電圖案，替代非金屬平面上的電容按鍵。這樣就實現了電容式開關組件與全屏觸摸技術的差異化——后者例如智能手機，其整個平面表面都具有導電性。

對于焊接元件來說，傳統上都必須使用PCB或銅電路。在使用聚酯基板時，由于存在融化的風險，因此高溫焊接并不總是可行的。低溫焊接工藝現在使在基于PEDOT的聚酯基板上直接整合芯片和其他小間距微型電子元件成為了可能。固定的導電表面使磨損幾乎不可能發生。

PEDOT材料僅推薦用于聚酯基板的透明區域。另一種加成工藝，即銀墨，可以用在需要更高電氣性能的區域。固化的PEDOT聚合物有輕微的藍灰色調——由于會變色，因此不適合高分辨率的應用使用。然而，對于采用固定背光按鍵的幾乎任何低分辨率的應用來說，聚合物都可作為一種理想選項。

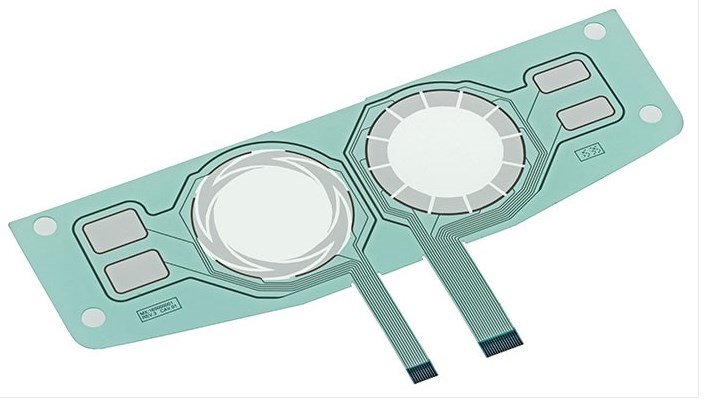

圖二：使用PEDOT的開關面板

背光觸摸屏

對于電容式開關的美觀效果和功能性來說，背光發揮著重要的作用。低成本高效率的LED發熱極少，適合大多數的電容式開關設計使用。背光顯示屏觀看時的銳度更高，可以提高產品的視覺吸引力。透明的PEDOT電路處于空白狀態，為設計團隊提供了最高的自由度，通過各種方式來定制光導功能，而在相同的空間內使用標準的機械開關是不可能做到這一點的。

無論是在乘用車的觸摸屏還是在工業機器的控制面板上操作按鍵時，最終用戶都希望獲得直觀的觸摸按鍵提示、設置與控制。通過戰略性部署，照明可以產生最大的影響力，同時將注意力吸引到關鍵功能上，并在每個步驟中藉由多色燈或對比照明強度，通過視覺識別可用選項來引導用戶。

正反饋

消費者希望汽車、洗碗機、健身設備和恒溫器等都能更像其智能手機一樣工作。在尋求增值功能方面，他們會力圖購買“物有所值”的產品。反應遲鈍或者毫無反應的觸摸屏開關不可能成功——這樣的產品會為制造商及其客戶帶來挫折感。

PEDOT通過使用較厚的材料改善傳感能力，能夠增強電路及表面電容傳感信號的完整性與魯棒性。OEM客戶的反饋表明，一些最終用戶報告說在使用具有PEDOT電容式開關組件的設備控制功能后，觸摸屏的靈敏度和響應性都有了很大改善。

PEDOT具有極高的柔性以及良好的粘附性，可以延長壽命及使用周期數。低溫加工工藝便于應用，可降低總生產成本。從設計觀點來看，PEDOT是一種通用工具，具有眾多優勢：

   •	單個電容式開關即可取代多個機械按鈕。
   •	觸摸控制模式便于配置和定制。
   •	平滑的觸摸屏設計具有美學吸引力。
   •	滿足汽車行業的嚴格要求。
   •	對OEM來說，以較低的價格為最終用戶增強了功能和交互性。

PEDOT技術提供的透明度約為ITO的90%至95%，整體性能稍低。然而，在眾多的觸摸按鍵應用中，成本的節省和其他有用的屬性可以使其脫穎而出。ITO的成本較高、更加易碎，不允許太多彎曲，否則就會導致損壞，而PEDOT則具有很好的柔性，在用戶接口設計上更加具有多功能性。與傳統的機械開關和PCB電容式開關相比，這一技術具有許多的優勢。

將易用的控制功能和圖標整合到基于PEDOT的開關當中，其可能性幾乎不受限制。并且，所有的PEDOT電路都可采取定制設計，從而滿足應用的規格要求。
